木造なのに、
建物内部に
柱がいらない大空間。

木造の良さを、店舗や倉庫、
施設などの非住宅でも生かしたい。
でも木造は内部に柱や壁が邪魔で、
空間を広くとれないことがネック。
そんなニーズにこたえるのが
「LIDトラス」という工法です。
木造なのに、構造に必要な柱や壁などが
不要なため、

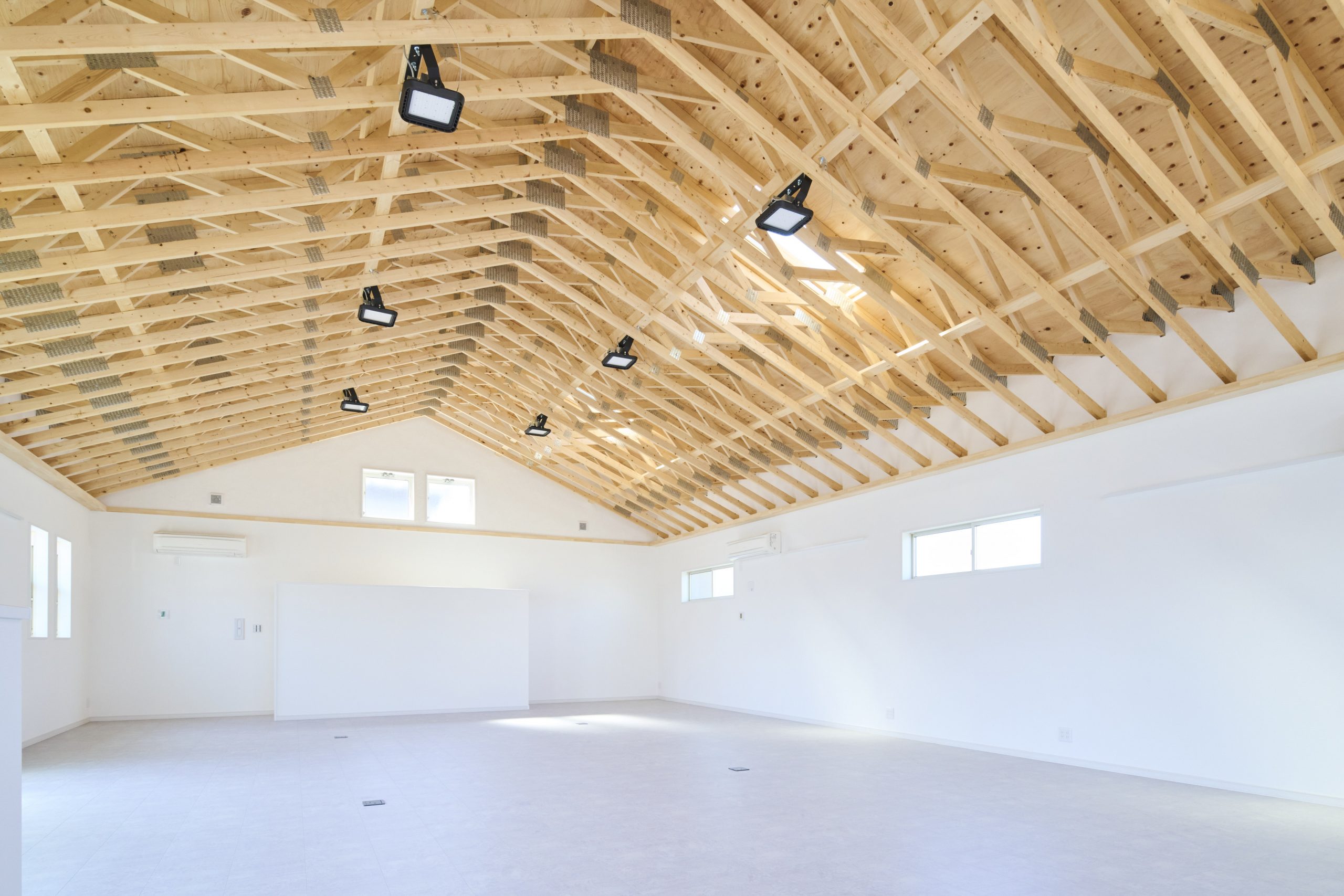

驚くほどひろびろとした
大空間が実現できるのです。

LIDトラスについて ABOUT LIDTRUSS

在来軸組の上に2x4材によって構成されるトラスを載せる工法です。
従来、中大規模木造建築ではトラス屋根のほかにブレースや梁、火打を用いて確保する必要のあった屋根水平構面をLIDトラス屋根のみで確保することに成功しました。屋根荷重をすべて外壁で支持するため、大スパン・大空間の確保が可能に。
LIDとは英語で“蓋”。LIDトラスという“蓋”をすることで、建物全体の構造を担保します。

針葉樹合板12mm 針葉樹合板9mm 2×4工法 / 木造枠組壁工法 在来工法 / 木造軸組工法
2×4工法 / 木造枠組壁工法

ツーバイ材で構成されるトラスに12mmの針葉樹合板を野地に貼ることで水平構面を担保。

在来工法 / 木造軸組工法

土台、柱、梁、桁を外周部に設置して、針葉樹の9mm合板を壁に貼ることで躯体の構造を成立させます。合板の代わりに筋交いの代用も可能で、用途によって使い分けることができます。

LIDTRUSS LIDTRUSS LIDTRUSS LIDTRUSS LIDTRUSS
Design : HANKURA Design
Design : HANKURA Design

6つのメリット MEARIT

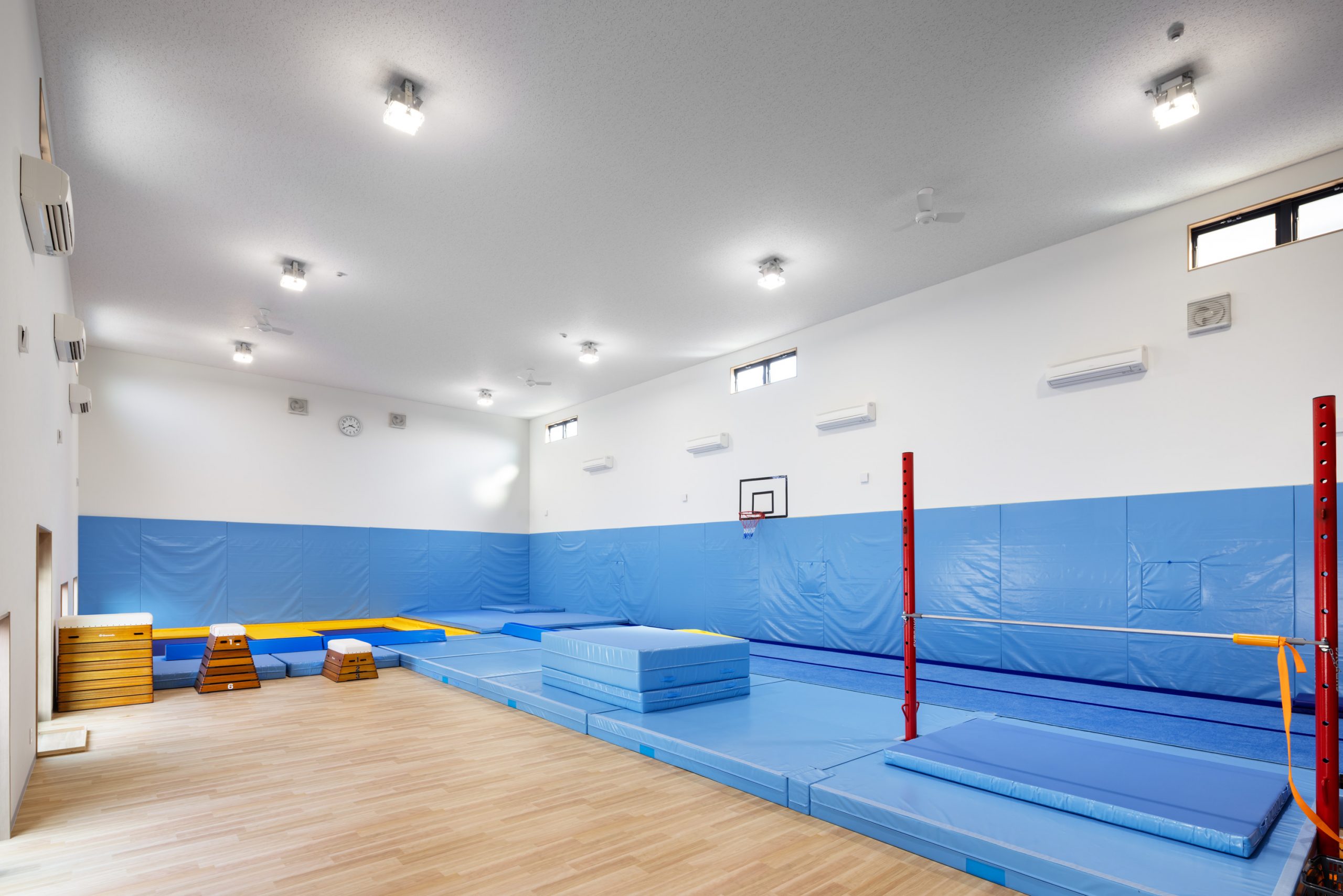

  1. 大空間の実現

    LIDトラスを採用することで、建物内に柱や大きな梁が不要に。
    邪魔な柱がない分、木造倉庫など、木造非住宅の選択肢が広がります。倉庫などでは車での搬入出口や資材置き場を確保できたり、幼稚園などでは、子供たちが柱を気にせず、思いきり走り回ることができたり、大空間ならではの使い方が可能です。

  2. 最大約22mの大スパンが実現

    LIDトラスの最大スパンは約22mです。日本では物流の制限があるため、大型トラックに積載できる最長11m以上のトラスは分割して現場に納品します。また、勾配を高くする場合やトラックに積載できない場合も同様で、分割して現場に納品します。
    現場では、合板ガセットを用いて接合してトラスを完成させます。

  3. 高い施工性

    使用する躯体と木造トラスは、弊社工場で制作し搬入します。躯体は弊社軸組金物工法を使用するため、短時間での施工が可能。また、木造トラスは1本ずつクレーンで吊りあげて駆体に取り付けるだけ。特殊な工程がないため、一般の建て方大工で施工が可能です。基本的に一般流通材を使用しますので、重く高価な梁などは一切不要です。

  4. コストメリット

    人件費

    LIDトラスは1本が軽く施工の手間がかからないため、住宅を施工する建方大工さんでも施工ができます。工期も縮小できるため、大規模木造の課題である人件費の削減が可能です。

    材料費

    基本的に一般流通材での対応が可能で、特注の材料は不要。内部の柱や火打ちなども不要です。対重量鉄骨に対しては、基礎の面でもコストメリットを発揮します。

  5. 強度計算・耐震性

    これまで数値化されなかった屋根構面の耐力を、すべての案件で数値化。
    数値に基づく構造検討により、耐久性の高い建物を実現します。
    「木造で成立しますか?」
    「他木造構造からの置き換えは可能ですか?」
    「積雪〇mでも可能ですか?」
    など、すべての建物で数値に基づいた構造をご提案いたします。

  6. 脱炭素社会への貢献

    たとえば、農業用倉庫面積 約200平米の場合、鉄骨から木造による二酸化炭素排出量を74.486t削減可能です。
    建物建設での効果 = 51.486tの削減
    木造であることで可能となる効果 = 23tの保存
    年間約27世帯分 の二酸化炭素排出削減が可能。
    木造を採用することにより、大きく脱炭素社会へ貢献します。

開発ストーリー STORY

ものつくり大学の
小野教授と共同開発

従来の木造(在来工法)では、梁の上に束立てで小屋組するのが一般的ですが、スパンが短く、大きな面積を実現しようとすると、高価な材料や建物内に大きな柱が必要になることが課題でした。
そこで、2x4工法のトラスと軸組金物工法を組み合わせることで、大きな空間を実現できないかと、ものつくり大学の技術工芸学部建築学科の小野泰教授と共同開発が始まりました。
10棟以上の試作品を造っては壊すという実験を繰り返し、構想から開発期間まで約2年の歳月をかけて試行錯誤を重ねた結果、ついに、空間を邪魔する柱などが不要な工法「L I Dトラス」が実現したのです。

ものつくり大学 建設学科教授 小野 泰 教授

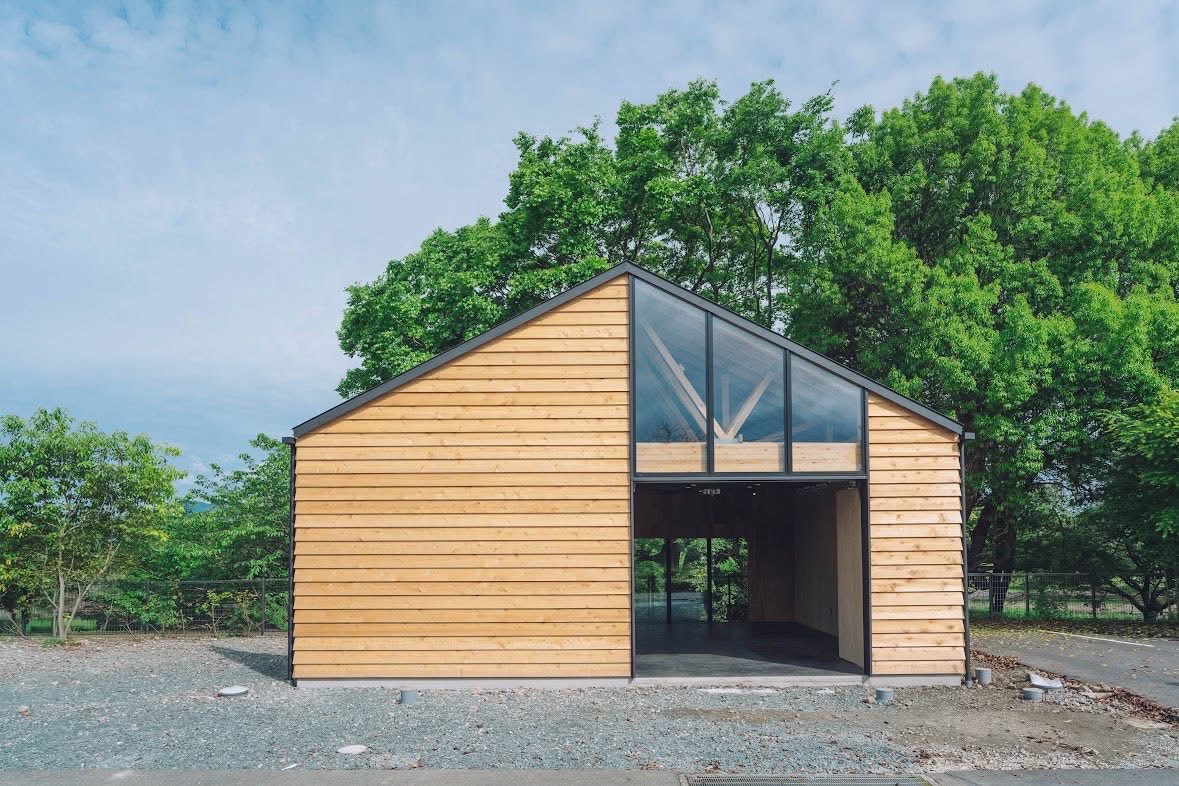

事例紹介 CASE

CASE 08 VIEW DETAIL

ボルダリング施設

富山県富山市

CASE 07 VIEW DETAIL

バレエ教室

埼玉県草加市

CASE 06 VIEW DETAIL

農業倉庫

千葉県大多喜町

CASE 05 VIEW DETAIL

店舗兼事務所

埼玉県蕨市

CASE 04 VIEW DETAIL

飲食店

茨城県常総市

CASE 03 VIEW DETAIL

倉庫兼事務所

神奈川県横浜市

事例一覧へ

LIDトラス形状例 LIDTRUSS SHAPE

建物の用途、デザイン、建設場所などによって適したトラスをお選びいただけます。
勾配は0-10寸までご用意しているので、さまざまなアレンジが可能です。

利便性を考慮したい
/ コストを下げたい
切妻
ハウトラス
フィンクトラス
片流れ
片流れ(片面立ち上がり)
平行弦
建物の形状を
アレンジしたい
切妻
フィンクカットオフトラス
棟違いトラス
片流れ
片流れトラス(両面立ち上がり)
平行弦
平行弦トラス
内部に高さが欲しい
切妻
シザートラス
切妻トラス(両面立ち上がり)
シザースカットオフトラス
片流れ
ハーフシザーズトラス
勾配付き平行弦トラス
平行弦
積雪を考慮したい
バタフライトラス
屋根裏スペースが
欲しい
アティックトラス
